珠宝赝品主要是在材料方面作假，以伪劣材料冒充真品，以跻身于高档珠宝之列。现将一些鉴定和辨伪的方法分别介绍如下：

　　

　　钻石鉴定


　　

　　钻石是天然物质中最坚硬的物质，钻石可刻划任何其他宝石，但其他任何宝石却都刻划不动钻石。也可以用“标准硬度计”刻划，凡硬度小于9度，均是假钻石。钻石还具有亲油性，如以钢笔在钻石表面划一条线，则成一条连续不断的直线，而其他宝石则呈断断续续的间断线。上述方法在鉴定钻石中都有一定参考价值。还可以通过10倍放大镜观察，在10倍放大镜下，多数钻石可见霞疵，有三角形的生长纹，钻石的表面有“红、橙、蓝”等色的“火”光。光芒四射。最准确可靠的方法是用“热导仪”，测出导热数据来区分真假钻石，但“热导仪”价格比较昂贵。

　　

　　由于钻石是高贵豪华的首饰品，目前市场上以廉价宝石、人造宝石甚至玻璃来代替或冒称钻石屡见不鲜，常见的形形色色的假钻石有以下几种：

　　

　　①锆石：与钻石极为相似，是钻石最佳代用品。鉴定方法是，锆石由于具有偏光性和很大双折射率，当用10倍放大镜观察加工后的锆石棱面时，由其顶面向下看，可以看出底部的棱线有明显的双影，而钻石绝无双影现象。

　　

　　②玻璃：玻璃的折光率很低，没有钻石那种闪烁的彩色光芒；尤其是沉入水中，玻璃制品光彩全无，立即露出马脚。

　　

　　③苏联钻：即立方氧化锆，最早由苏联人研制成功，故名。苏联钻是人造化合物，但在色散、折光率等方面与天然钻石很接近，也具有“火”光闪闪的诱人外貌。但它的硬度较低(8.5)，可与钻石互相划刻区分。且导热性远低于钻石，可以“热导仪”鉴定，准确将其区分开来。

　　

　　④水晶：水晶虽然是天然矿物透明晶体，经加工后似钻石，但缺少钻石的彩色光mang


　　

　　红宝石鉴定


　　

　　天然宝石“十红九裂”，没有一点瑕疵及裂纹的天然红宝石极为罕见。而人造红宝石颜色一致，内部缺陷或结晶质包裹体少、洁净，块体较大。作为珍贵宝石，市场上超过3克拉以上的天然红宝石十分少见，如碰到较大块体的红宝石，就要引起注意，因为天然红宝石比人造红宝石价值高出千百倍，稍一疏忽，就会 “吃药”。

　　

　　天然红宝石有较强的“二色性”，所谓二色性，即从不同方向看有红色和橙红色二种色调，如只有一种颜色，则可能是红色尖晶石、石榴石或红色玻璃等。

　　

　　红色尖晶石与天然红宝石十分相似，两者最易混淆，所以必须特别慎重。


　　

　　蓝宝石鉴定


　　

　　天然蓝宝石的颜色往往不均匀，大多数具有平直的生长纹。人造蓝宝石颜色一致，其生长纹为弧形带，往往可见体内有面包屑状或珠状的气泡。

　　

　　天然蓝宝石也具有明显的二色性，从一个方向看为蓝色，从另一个方向看则为蓝绿色。其他宝石的呈色性与天然蓝宝石不同，据此可以区分。

　　

　　另外，最简便的方法可用硬度测定法，天然蓝宝石可在黄玉上刻划出痕迹，而其他蓝色宝石难以在黄玉上刻划出痕迹，所以购买珠宝时，如身边没仪器，只要有一块黄玉，有时也能解决一些问题。


　　

　　祖母绿鉴定


　　

　　在自然界，和祖母绿相似的绿色透明宝石种类不少，较常见的有翡翠、碧玺、萤石、橄榄石、石榴石和锆石等，其中外观酷似祖母绿而容易混淆的是碧玺、萤石和翡翠。以肉眼观察，绿色翡翠一般都呈半透明状，往往有交织纤维斑状结构，而优质祖母绿透明晶莹。祖母绿的硬度7.5-8，而萤石硬度低，仅为 4。祖母绿比重较小，而萤石、碧玺、翡翠的比重都较大。锆石则色散强并具有明显的双影。

　　

　　此外，还有与天然祖母绿相似的人工祖母绿、绿色玻璃等，它们之间最大的区别之处是天然祖母绿绝大多数有瑕疵或包体，并可见二色性。当然，要严格正确的区分最好运用折光仪、偏光镜等鉴定仪器。


　　

　　猫眼石鉴定


　　

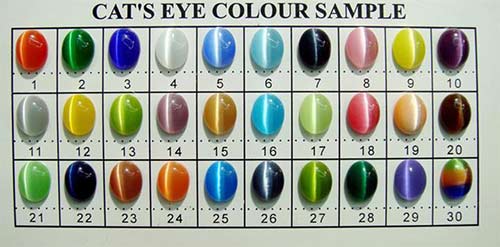

　　近年来，市场上有一种玻璃纤维猫眼戒面销售，镶在黄金或白银戒指上，使人真假莫辨。其鉴别方法是，当转动戒面时，假猫眼的弧形顶端可同时出现数条光带，而真猫眼只有一条。假猫眼眼线呆板，而真猫眼眼线张合灵活。真猫眼的颜色大多为褐黄或淡绿色，假猫眼则颜色多样，有红、蓝、绿等色。


　　

　　欧泊石鉴定


　　

　　欧泊根据它的颜色可分为黑欧泊、白欧泊、黄欧泊等，其中以黑欧泊价格最高。为了使价格较低的白或黄欧泊提高档次，有人就采用人工方法使其变色，成为“黑欧泊”，以牟取高利。其主要方法是用糖煮或注入塑料，使白欧泊变黑。识别的方法是，经过糖煮或注塑的欧泊比重明显不同，在水中测试，其比重值变轻。亦可用加热后的针测试注塑欧泊，天然欧泊热针扎不进，注塑欧泊能够扎进，并会产生塑料烊化后的气味。


　　

　　碧玺鉴定


　　

　　碧玺是一种中档宝石，但因桃红色和鲜蓝色碧玺较贵重，故也有冒仿品出现。常见的冒仿品有两类，一为以无色碧玺人工加色；一为以红色玻璃加工而成。识别的方法是，真碧玺往往具有明显的二色性，可见双影；体内可见管状包裹物或棉絮状物，晶体的横断面呈弧面三角形。这些特点是冒仿品所不具有的，工人染色的碧玺，由于颜色吊滞，缺乏天然碧玺的“宝光”，故不难识别。


　　

　　坦桑石鉴定


　　

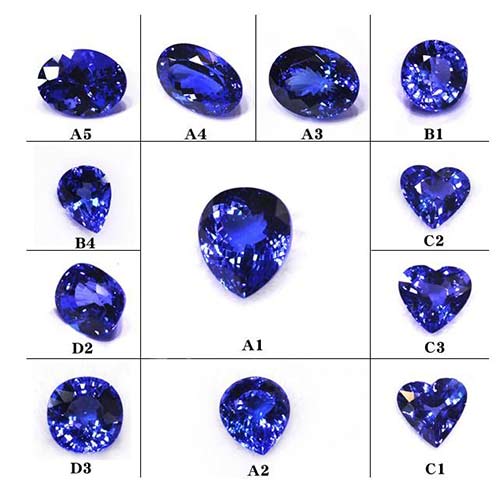

　　坦桑石由其化学成分和晶体结构决定了基本性质，这些性质构成了人们鉴定坦桑石的科学依据。

　　

　　(1)矿物名称，坦桑行的矿物名称为黝帘石。

　　

　　(2)化学成分，坦桑石的化学组成主要为：Ca2Al3(Sio4)(Si2o7)O(OH)，晶体中常含有铁、锰、铬等杂质离子。

　　

　　(3)形态，坦桑石属于斜方晶系，晶体常沿一个方向延长生长成柱状，也常发育有平行柱的晶面纵纹。

　　

　　(4)光泽，坦桑石呈典型的玻璃光泽。

　　

　　(5)透明度，坦桑石一般呈透明状，也可呈半透明状。

　　

　　(6)硬度，坦桑石的硬度不太大，其Hm＝6—7，并随着化学成分的改变而变化。

　　

　　(7)相对密度，坦桑石的密度随化学成分的改变而变化，其相对密度值一般为3．32-3．40，平均值为3．35左右。

　　

　　(8)折射率，坦桑石的折射率值为1．690—1．700，双折射率值为0．009—0．010。色散值较高，为O．021。

　　

　　(9)吸收光谱，坦桑石的吸收光谱在(黄区)595nm处有一吸收带，(绿区)528nm、(蓝紫区)455nm处有弱的吸收带。

　　

　　(10)荧光性，坦桑石无荧光性。

　　

　　(11)颜色，坦桑石的颜色比较丰富，常见为带褐色调的绿蓝色、灰色、褐色、黄色、黄绿色、绿色、蓝色、蓝紫色等颜色，但以蓝色、蓝紫色为主。

　　

　　(12)多色性，坦桑石的多色性特强，主要呈三色性，即蓝色－紫红色－绿黄色。褐色坦桑石的多色性呈绿色－紫色－浅蓝色黄绿色坦桑石的多色性呈暗蓝色－黄色－紫色o

　　

　　总而言之：坦桑石肉眼鉴别特征：密度较大，具有强的三色性，颜色呈特有的蓝紫色。


　　

　　水晶石鉴定


　　

　　天然水晶清澈透明，常含有云雾状、星点状或絮状气液包体，并往往有微裂纹。此外，天然水晶有偏光性，可见双晶现象，例如水晶球体，从上向下看，会见有双影现象。人工合成水晶或玻璃制品，体内均一纯净，毫无裂纹，内部往往有小气泡。球体由上往下看，见不到下面线条的双影。用手感识别，可感到合成水晶的比重大于天然水晶；天然水晶有冰凉之感，而玻璃有温感。


　　

　　橄榄石鉴定


　　

　　橄榄石是一种绿中带黄，类似橄榄色的中低档宝石，市场上最常见的是用有色玻璃制成的橄榄石仿冒品。两者主要的区别是，橄榄石具有明显的“双影”，而玻璃没有；橄榄石内往往可见结晶质包体，玻璃内只含气泡；橄榄石的比重3.5，硬度为7，比玻璃的比重(2.6)和硬度(6)都要大。


　　

　　珍珠鉴定


　　

　　珍珠有天然珍珠和养殖珍珠之分，养殖珍珠又有海水珠和淡水珠之分。天然珍珠产量少，价格贵；而养殖珍珠可大批量产出，故价格要低得多。两者的主要区别是，天然珍珠与养殖珍珠的内没有核。天然珍珠的内核往往只是一些砂粒或寄生虫等物，甚至没有核。而养殖珍珠的内核是人工制作的较大的圆珠，故外面的包裹层较薄。表现在体表上，天然珍珠因其生长环境是随机的，核中异物很少滚动，其外形圆度差。养殖珍珠内核滚圆，因此成珠后圆度较好。天然珍珠由于生长时间长，因此成珠后质地细腻，珠层厚实，表皮光滑，很少有“凸泡”，且较透明。养殖珍珠则因成珠时音短，因而珠层薄，质地较粗糙，光泽带“蜡”状，且表面往往有一些凹凸的“小泡”，透明度亦较差。如果是已穿孔的珍珠，用放大镜仔细观察孔内，如是养殖珍珠，一般能看到珠内有一条褐色界线，这是放入的内核和后来生长出来的珍珠层之间的分界线。

　　

　　目前，市场上还经常出现仿制珍珠，一般是以玻璃小珠涂带鱼鳞粉或银粉制成，其光泽与真珍珠明显不同，重量也不一样，稍有经验者即可识别。如有指甲或小刀刮后，立即露出庐山真面目。

　　

　　鉴别珍珠，珠宝界有一些经验之谈，兹介绍如上：

　　

　　① 如是成串珍珠，其颜色、大小、形状、光泽等完全一致，即为人造珍珠。因为真珍珠无论如何也不可能一致。

　　

　　② 真珍珠的光泽似彩虹，五光十色，十分美丽。假珍珠因其表面是涂料，故光泽单调，没有五光十色的彩虹色调。

　　

　　③迎光透视，真珍珠透明度好，假珍珠透明度差。

　　

　　④通过手感，真珍珠有滑爽凉感，而假珍珠则往往温腻。

　　

　　⑤用10倍放大镜观察，真珍珠表面能见到其生长纹理，假珍珠没有生长纹理，仅见涂层。

　　

　　以上则是小编为您概括关于宝石鉴定资讯，资讯来源于网络，如果有不妥请您谅解，如需宝石镶嵌，请访问泰山珠宝镶嵌官网，泰山珠宝镶嵌将竭诚为您服务!
